La transition mondiale vers une énergie durable est indéniable, les nouveaux équipements énergétiques tels que les panneaux solaires et les éoliennes devenant des éléments courants de notre paysage. Alors que nous nous concentrons souvent sur les composants de premier plan – les panneaux photovoltaïques qui captent la lumière du soleil ou les pales d’éolienne qui exploitent le vent – leur performance repose sur une base critique, mais moins visible. Ce héros méconnu est l’épine dorsale structurelle : le cadre robuste et méticuleusement conçu qui prend en charge, protège et optimise ces systèmes. C’est cette force sous-jacente qui garantit que les différentes formes de nouveaux équipements énergétiques peuvent fonctionner avec une efficacité maximale et résister à des décennies d’exposition environnementale difficile, permettant ainsi une utilisation fiable de l’énergie propre.
Au cœur de tout projet de production d’énergie solaire se trouve un ensemble de panneaux photovoltaïques. Cependant, ces panneaux ne peuvent pas fonctionner efficacement sans une fondation sûre et conçue avec précision. Les systèmes de montage solaire constituent l'interface structurelle critique entre les modules solaires et l'environnement. En tant que catégorie fondamentale de nouvel équipement énergétique services structurels, la qualité de ces systèmes dicte directement la longévité, la sécurité et le rendement énergétique final de l’ensemble de l’installation.
La fonction principale d’un système de montage va bien au-delà du simple maintien des panneaux en place. Il est conçu pour optimiser l'angle d'exposition au soleil, maximiser la résistance au vent et à la neige et assurer la stabilité contre la corrosion sur une durée de vie typique de 25 ans ou plus. La conception structurelle doit être adaptée à des scénarios d’application spécifiques, conduisant à plusieurs types principaux :
Le choix des matériaux et des paramètres de conception est crucial pour la performance de ce nouvel équipement énergétique . Vous trouverez ci-dessous une comparaison des principaux paramètres structurels et de performance pour les configurations et matériaux courants des systèmes de montage solaire :
| Paramètre/Fonctionnalité | Système de montage au sol (inclinaison fixe) | Système de montage sur toit (ballast non pénétrant) | Système d'abri de voiture commercial |
|---|---|---|---|
| Matériau primaire | Acier galvanisé à chaud | Aluminium et acier inoxydable | Éléments de structure en acier galvanisé ou en aluminium |
| Résistance typique à la charge de vent | > 150km/h | Varie considérablement ; les calculs de ballast sont critiques | > 130 km/h (en fonction de la portée et de la hauteur) |
| Résistance typique à la charge de neige | > 1,5kN/m² | Limité par la structure du toit ; le ballast peut être ajusté | > 1,0 kN/m² (nécessite une conception de perte efficace) |
| Protection contre la corrosion | Élevé (généralement revêtement de qualité C4/C5 pour les environnements difficiles) | Moyen à élevé (aluminium anodisé, fixations en acier inoxydable) | Haut (acier galvanisé pour supporter de lourdes charges) |
| Complexité de l'installation | Moyen (nécessite un terrassement et une fondation) | Faible à moyen (fortement dépendant du type de toit et de l'accès) | Élevé (nécessite une ingénierie et une construction précises) |
| Avantage clé | Haute stabilité, réglage optimal de l'angle, entretien facile | Aucune pénétration dans le toit, préserve la garantie de la toiture, installation relativement rapide | Double utilisation du sol, fournit de l'ombre et une production d'électricité |
| Considération clé | Nécessite une superficie de terrain importante, un coût de terrain initial plus élevé | Dépend fortement de la capacité portante de la structure de toit existante | Coût unitaire le plus élevé, ingénierie et installation complexes |
L'évolution des systèmes de montage solaire illustre la sophistication au sein du nouvel équipement énergétique secteur. Des systèmes avancés de suivi dynamique qui suivent la trajectoire du soleil aux structures solaires flottantes pour les réservoirs, les solutions structurelles continuent d'innover. Cette concentration constante sur l'ingénierie garantit que les éléments fondamentaux des parcs solaires sont aussi efficaces et durables que les panneaux qu'ils soutiennent, renforçant ainsi leur rôle en tant que composant indispensable dans la chaîne de valeur de l'énergie propre.
Si les pales rotatives et la nacelle abritant le générateur sont les parties les plus visibles d’une éolienne, elles seraient rendues inutiles sans l’élément structurel monumental qui les surélève : la tour. Ces tours comptent parmi les exemples les plus critiques et les plus massifs de nouvel équipement énergétique structural components , conçu pour résister à des charges immenses et dynamiques pendant des décennies.
Le rôle principal de la tour éolienne est double. Premièrement, il fournit la hauteur nécessaire pour placer les pales dans des ressources de vent plus fortes et plus constantes, car la vitesse du vent augmente considérablement avec l'altitude. Deuxièmement, et tout aussi crucial, il doit supporter l’énorme poids de la nacelle et des pales tout en résistant aux forces cycliques incessantes liées aux rafales de vent, aux turbulences et à l’inertie rotationnelle du rotor lui-même. Cela nécessite une résistance exceptionnelle, une résistance à la fatigue et une fabrication précise.
La conception des tours n’est pas universelle et varie en fonction de la taille de la turbine, de son emplacement et des contraintes logistiques. Les principaux types comprennent :
Les spécifications techniques de ces composants sont extrêmement exigeantes. Le tableau suivant présente les paramètres clés qui différencient ces solutions structurelles :
| Paramètre / Caractéristique | Tour terrestre en acier tubulaire | Fondation Monopile Offshore (incl. Tour) | Tour hybride (béton-acier) |
|---|---|---|---|
| Hauteur typique du moyeu | 80 - 160 mètres | 80 - 120 mètres (au-dessus du niveau de la mer) | 120 - 160 mètres |
| Matériau primaire(s) | Acier à haute résistance et faiblement allié (HSLA) | Acier HSLA avec revêtements marins spécialisés | Partie inférieure : Béton précontraint ; Partie supérieure : Acier |
| Charges clés à résister | Rafales de vent extrêmes, cisaillement du vent, effet d'ombre de la tour, fatigue | Vagues extrêmes, courant, glace de mer, corrosion, impact avec un navire, fatigue | Similaire à l'acier terrestre, avec une résistance améliorée à l'excitation dynamique |
| Protection contre la corrosion | Systèmes de revêtement époxy/polyuréthane multicouches (environnement C5-M) | Protection cathodique avancée avec des revêtements multicouches épais | Le béton est intrinsèquement résistant à la corrosion ; la section en acier est revêtue. |
| Fabrication et logistique | Fabriqué en sections ; transport limité par les dimensions de la route. | Massif, nécessite une logistique portuaire et maritime spécialisée pour l'installation. | Socle en béton coulé sur place, réduisant les contraintes de transport pour les tours les plus hautes. |
| Avantage clé | Technologie éprouvée, rentable pour la plupart des sites terrestres. | Solution robuste et dominante pour les eaux peu profondes à moyennes. | Permet de plus grandes hauteurs de moyeu pour la navigation terrestre, dépassant ainsi les limites de transport. |
| Considération clé | La logistique du transport limite le diamètre et la hauteur dans certaines régions. | Limité à des profondeurs d’eau spécifiques ; le bruit sous-marin lors de l’installation peut constituer une préoccupation environnementale. | Coût initial plus élevé et processus de construction sur site plus complexe. |
La recherche incessante de tours plus hautes et de fondations offshore plus robustes est un moteur direct de l'innovation dans le secteur. nouvel équipement énergétique secteur. En repoussant les limites de la science des matériaux et de l'ingénierie structurelle, ces composants permettent de capter des ressources éoliennes plus puissantes, contribuant directement à des facteurs de capacité plus élevés et à la viabilité économique globale de l'énergie éolienne. Ils témoignent du fait que l’épine dorsale structurelle des systèmes énergétiques modernes est aussi avancée technologiquement que l’équipement de production d’électricité qu’elle supporte.
À mesure que l’intégration des sources renouvelables comme l’énergie solaire et éolienne s’accélère, le rôle des systèmes de stockage d’énergie par batterie (BESS) devient de plus en plus vital. Ces systèmes sont des éléments essentiels dans le cadre plus large nouvel équipement énergétique écosystème, chargé de stabiliser les réseaux et d’assurer une alimentation électrique fiable. Cependant, les cellules de batterie sophistiquées et les composants électriques à l’intérieur sont très sensibles et nécessitent une protection externe robuste. C'est là que les solutions structurelles et les boîtiers BESS s'avèrent indispensables, servant de coque de protection critique qui garantit la sécurité, la longévité et les performances.
La conception structurelle d’un BESS va bien au-delà d’une simple boîte métallique. Il s’agit d’une solution intégrée qui doit relever simultanément plusieurs défis d’ingénierie. Ceux-ci incluent la gestion thermique, l’intégrité structurelle sous contrainte mécanique, la résistance à la corrosion et la sécurité opérationnelle. Le boîtier doit protéger les batteries des facteurs environnementaux externes tels que l'humidité, la poussière et les températures extrêmes, tout en gérant également les risques internes tels que l'emballement thermique. En outre, il doit fournir un logement sécurisé pour les composants critiques tels que les systèmes de gestion de batterie (BMS), les systèmes de conversion de puissance (PCS) et les systèmes d'extinction d'incendie.
Différents scénarios d'application nécessitent des approches structurelles distinctes. Les principales configurations incluent :
Les spécifications techniques des solutions structurelles BESS varient considérablement en fonction des exigences de l'application. Le tableau suivant compare les paramètres clés de différents types de systèmes :
| Paramètre/caractéristique | BESS conteneurisé | BESS de style armoire | Système de rack modulaire |
|---|---|---|---|
| Plage de capacité typique | 1-6 MWh | 100-500 kWh | 500 kWh-2 MWh |
| Matériau structurel primaire | Acier Corten ou acier au carbone revêtu | Acier au carbone ou aluminium peint par poudrage | Acier au carbone enduit de poudre |
| Gestion thermique | Refroidissement liquide actif ou refroidissement par air forcé | Refroidissement par air forcé | Refroidissement liquide actif ou refroidissement par air forcé |
| Indice de protection contre la pénétration (IP) | IP54-IP65 | IP54-IP65 | IP20-IP54 |
| Systèmes de sécurité incendie | Suppression intégrée des incendies d'aérosols/gaz, alerte précoce | suppression des incendies par aérosols/gaz, alerte précoce | suppression des incendies par aérosols/gaz, alerte précoce |
| Flexibilité d'installation | Grande mobilité, adaptée à divers terrains | Installation fixe, nécessite une fondation | Installation fixe, extension modulaire |
| Avantage clé | Déploiement rapide, solution tout-en-un, haute évolutivité | Fonctionnement peu encombrant et plus silencieux, conception esthétique | Extension de capacité flexible, facilité de maintenance |
| Considération clé | Nécessite beaucoup d’espace, coût de transport plus élevé | Évolutivité limitée, dépendante de l’infrastructure du bâtiment | Complexité plus élevée dans l’intégration et la maintenance du système |
L'ingénierie structurelle derrière BESS représente l'une des frontières les plus techniques du monde. nouvel équipement énergétique développement. À mesure que la densité énergétique augmente et que les normes de sécurité évoluent, les exigences en matière de conception de boîtiers deviennent de plus en plus strictes. Des matériaux composites avancés qui réduisent le poids tout en conservant la résistance aux conceptions innovantes de canaux de refroidissement qui optimisent la gestion thermique, les solutions structurelles pour le stockage par batterie progressent continuellement. Ces boîtiers font plus que simplement abriter des batteries ; ce sont des systèmes actifs et conçus qui garantissent la fiabilité et la sécurité des infrastructures critiques soutenant la transition énergétique propre.
La transition des toits résidentiels vers de vastes fermes solaires représente un bond en avant en termes d’ambition et de complexité technique. Les structures solaires à l’échelle industrielle constituent l’épine dorsale de ces centrales électriques massives, représentant une catégorie spécialisée et hautement technique au sein du secteur. nouvel équipement énergétique écosystème. Contrairement à leurs homologues plus petites, ces structures doivent équilibrer d’immenses exigences physiques avec une efficacité économique implacable sur des centaines ou des milliers d’acres.
Le principal défi de ces structures est la loi des grands nombres. Chaque gramme de matériau en excès, chaque minute de temps d'installation supplémentaire et chaque degré d'angle d'inclinaison sous-optimal sont multipliés sur des milliers de supports individuels. Par conséquent, la conception structurelle est guidée par une philosophie de minimalisme optimisé : obtenir une résistance et une longévité maximales avec le moins de matériaux et de main d’œuvre. Cela implique une modélisation informatique sophistiquée pour simuler des décennies de vent, de neige et de charges sismiques, conduisant à des conceptions à la fois résilientes et légères.
Le terrain lui-même dicte la solution structurelle, conduisant à plusieurs approches distinctes :
Le choix entre ces systèmes est une décision financière et technique cruciale. Le tableau ci-dessous compare leurs paramètres clés :
| Paramètre / Caractéristique | Support au sol à inclinaison fixe | Tracker à axe unique (horizontal) | Système de réglage de l'inclinaison saisonnier |
|---|---|---|---|
| Gain d'énergie typique | Référence (0 %) | 15% à 25% | 5% à 10% |
| Complexité structurelle | Faible (structure statique) | Élevé (pièces mobiles, moteurs, systèmes de contrôle) | Moyen (réglage manuel ou basé sur un actionneur) |
| Profil de vent et charge | Cohérent, prévisible | Dynamique, nécessite des stratégies de rangement par vent fort | Varie selon l'angle d'inclinaison |
| Exigences de la fondation | Pieux battus ou semelles en béton | Des ballasts en béton plus grands ou des pieux plus profonds pour résister au moment de renversement | Similaire à l'inclinaison fixe, mais avec des charnières renforcées |
| Utilisation des matériaux (acier) | Faible à moyen | Élevé (tubes de torsion supplémentaires, roulements, entraînements) | Moyen (mécanismes de réglage supplémentaires) |
| Exploitation et maintenance (O&M) | Très faible (inspection principalement de la corrosion) | Moyen à élevé (maintenance des entraînements, des moteurs et des commandes) | Faible (réglage manuel périodique) |
| Avantage clé | Lowest capital cost, proven reliability, minimal O&M | Maximise la production d'énergie par acre, améliore le retour sur investissement sur les marchés à forte valeur ajoutée | Meilleures performances saisonnières que l'inclinaison fixe sans complexité du tracker |
| Considération clé | Rendement énergétique spécifique inférieur (kWh/kWp) | Coût initial plus élevé, O&M continu, problèmes de fiabilité potentiels | Nécessite un travail manuel ou une simple automatisation, moins optimal qu’un suivi complet |
L’innovation dans les structures solaires à grande échelle est une réponse directe à la demande mondiale d’électricité renouvelable toujours moins chère. Du soudage robotisé et des processus de galvanisation avancés à l'optimisation de l'aménagement du site basée sur l'IA, la fabrication et la conception de ce nouvel équipement énergétique sont dans un état de raffinement constant. Ces structures ne sont plus des supports passifs ; ce sont des actifs actifs à valeur ajoutée qui déterminent directement le coût actualisé de l'énergie (LCOE) pour l'ensemble du parc solaire, prouvant que la macro-ingénierie de l'énergie verte commence véritablement à partir de la base.
Comme nous l'avons exploré, les composants structurels de nouvel équipement énergétique – des panneaux solaires captant la lumière du soleil aux éoliennes exploitant les forces atmosphériques et aux batteries sophistiquées stockant cette énergie – constituent une base indispensable pour l’ensemble de la transition énergétique propre. Bien que les technologies de base du photovoltaïque, des turbogénérateurs et de la chimie des batteries reçoivent à juste titre une attention particulière, ce sont les solutions structurelles robustes et méticuleusement conçues qui permettent à ces systèmes de fonctionner de manière fiable, sûre et efficace pendant leurs décennies de durée de vie opérationnelle.
L’importance de ces éléments structurels ne peut être surestimée. Ils constituent le lien essentiel entre les technologies énergétiques avancées et les dures réalités de l’environnement naturel et bâti. Qu'il s'agisse de résister aux vents violents d'un ouragan, de supporter des poids massifs sous des charges dynamiques ou de protéger les composants sensibles des éléments corrosifs, ces solutions structurelles démontrent une compréhension approfondie de la science des matériaux, de l'ingénierie mécanique et de la dynamique environnementale. L'innovation continue dans ce secteur – du développement de revêtements et de matériaux composites avancés à l'intégration de systèmes de surveillance intelligents – contribue directement à améliorer les performances et à réduire le coût de vie des installations d'énergie propre.
En outre, l'évolution de ces systèmes structurels reflète la maturité et la sophistication croissantes des nouvel équipement énergétique industrie. Le passage de composants standardisés à des solutions hautement personnalisées pour des terrains, des climats et des exigences de réseau spécifiques marque une avancée significative dans notre capacité collective à déployer des énergies renouvelables à grande échelle. À mesure que nous évoluons vers des systèmes intégrés plus complexes combinant des services de production, de stockage et de réseau, le rôle de l’épine dorsale structurelle devient encore plus critique, nécessitant des approches de conception holistiques qui prennent en compte non seulement des composants individuels mais des écosystèmes énergétiques entiers.
Dans le contexte plus large des objectifs mondiaux de développement durable, ces éléments structurels représentent une technologie vitale. En garantissant la durabilité, la fiabilité et les performances optimales des infrastructures d’énergie propre, ils contribuent à maximiser le retour sur investissement dans les énergies renouvelables tout en minimisant l’impact environnemental sur la durée de vie. L'avancement continu des solutions structurelles pour nouvel équipement énergétique jouera sans aucun doute un rôle crucial dans l’accélération de la transition mondiale vers un avenir énergétique durable, prouvant que parfois les innovations les plus importantes sont celles que nous ne voyons pas immédiatement – l’épine dorsale silencieuse qui soutient notre révolution des énergies propres.

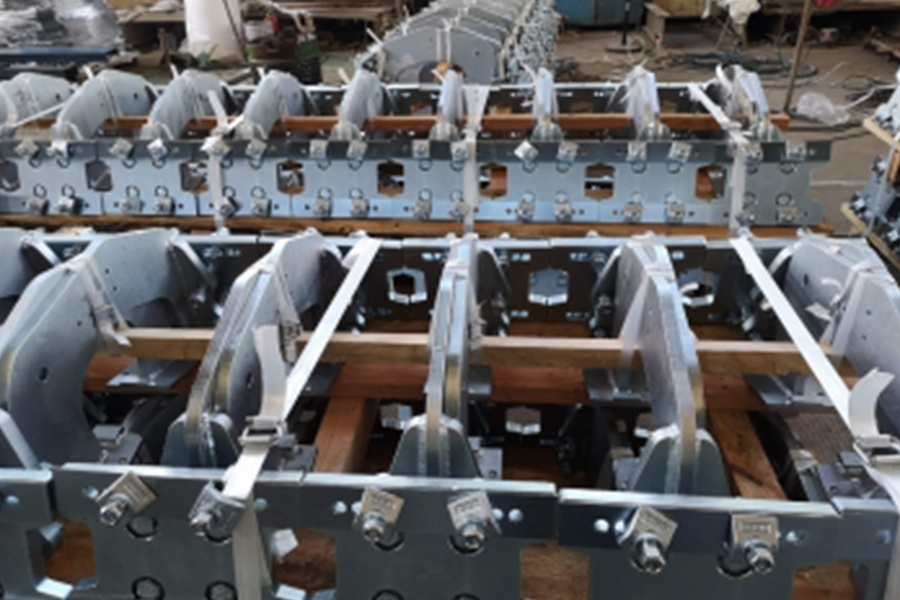

Les trois facteurs les plus critiques sont la capacité de charge (vent, neige et sismique), la résistance à la corrosion pour une durabilité à long terme et la conception pour l'efficacité de l'installation. Chez Jiaxing Dingshi Machinery Manufacturing Co., Ltd., nous concevons nos structures de montage solaire en faisant de ces facteurs notre priorité absolue. Notre processus de fabrication intégré – de la découpe laser et du pliage de haute précision au grenaillage automatisé et au revêtement avancé – garantit que chaque composant offre une résistance exceptionnelle et 25 ans de protection contre la corrosion, soutenant directement la rentabilité et le retour sur investissement à long terme des parcs solaires à grande échelle.
Le boîtier est fondamental pour la sécurité et les performances du système. Il doit fournir une protection physique robuste, une gestion thermique efficace pour éviter la surchauffe de la batterie et une intégration aux systèmes d'extinction d'incendie. Une solution structurelle bien conçue garantit la stabilité, gère la répartition du poids et utilise des matériaux et des revêtements appropriés pour résister à la dégradation environnementale, protégeant ainsi les cellules sensibles et précieuses de la batterie à l'intérieur et garantissant la fiabilité du système tout au long de son cycle de vie.
Le principal avantage est la possibilité d’atteindre des hauteurs de moyeu plus grandes, ce qui permet d’accéder à des ressources éoliennes plus fortes et plus cohérentes, augmentant ainsi considérablement la production d’énergie. La section inférieure en béton n'est pas contrainte par les limites de transport qui affectent les diamètres des tubes en acier et offre une excellente résistance aux charges dynamiques et à la corrosion. De plus, les conceptions hybrides peuvent parfois offrir une voie plus rentable vers ces hauteurs accrues pour les projets terrestres, ce qui en fait un choix de plus en plus populaire pour les nouvelles installations.
