Comment les fabricants de composants de structure en acier pouvant être personnalisés pour différents ensembles d’équipements peuvent-ils optimiser la conception structurelle des composants de structure en acier afin d’améliorer la capacité portante et le poids léger ?
Dans le personnalisation et fabrication de composants de structure en acier pour des ensembles complets d'équipements , l'optimisation de la conception structurelle pour améliorer simultanément la capacité portante et atteindre la légèreté est la question centrale de l'équilibre entre performances, coûts et efficacité. Ce processus nécessite de combiner les propriétés des matériaux, les principes mécaniques, les processus de fabrication et les conditions de travail réelles pour atteindre l'objectif grâce à une stratégie de conception systématique. La description détaillée suivante des méthodes spécifiques à partir de plusieurs dimensions :
1. Optimisation basée sur les propriétés des matériaux : Choisissez la bonne « fondation » pour obtenir deux fois le résultat avec moitié moins d'effort
La sélection et l’application raisonnable des matériaux sont les conditions préalables à l’optimisation structurelle. La résistance, la ténacité, la densité et d'autres paramètres des différents aciers varient considérablement et doivent être adaptés avec précision en fonction des exigences de charge des composants, de l'environnement de travail et d'autres facteurs.
Application d'acier à haute résistance : L'utilisation d'acier à haute résistance faiblement allié avec une limite d'élasticité plus élevée (comme Q355, Q460, etc.) peut réduire l'épaisseur du matériau dans les mêmes conditions de charge et réduire directement le poids mort de la structure. Par exemple, une poutre porteuse a été initialement conçue pour utiliser de l'acier Q235 d'une épaisseur de 20 mm. Après avoir utilisé l'acier Q355, l'épaisseur peut être réduite à 16 mm, le poids est réduit de 20 % et la capacité portante n'est pas affectée.
Répartition différenciée des matériaux : selon les caractéristiques de contrainte de chaque partie de la structure, des matériaux à haute résistance sont utilisés dans les zones à haute contrainte et des matériaux ordinaires sont utilisés dans les zones à faible contrainte pour obtenir « un bon acier est utilisé sur la lame ». Par exemple, de l'acier à haute résistance est utilisé dans les parties concentrées de contraintes de la base de l'équipement, tandis que de l'acier au carbone ordinaire est utilisé dans la partie de support auxiliaire, ce qui peut non seulement garantir la résistance globale, mais également contrôler le coût et le poids.
Exploration de nouveaux matériaux : dans des scénarios avec des exigences de légèreté extrêmement élevées (comme les structures en acier d'équipements mobiles), des alliages d'aluminium ou des matériaux composites (tels que des matériaux composites à base de résine renforcée de fibres de carbone) peuvent être utilisés dans des pièces non porteuses pour former une structure hybride avec l'acier. Cependant, il convient de prêter attention aux méthodes de connexion et à la compatibilité des différents matériaux pour éviter les défaillances structurelles dues à la corrosion électrochimique ou à une inadéquation des propriétés mécaniques.
2. Optimisation topologique de la forme structurelle : rendre la transmission des forces plus « efficace »
L'optimisation topologique consiste à trouver la forme de répartition optimale des matériaux en fonction des charges et des contraintes dans un espace de conception donné grâce à des algorithmes mathématiques, de manière à parvenir à « éliminer les scories et à conserver l'essence », et à garantir la capacité portante tout en réduisant le poids.
Supprimez les matériaux redondants : utilisez un logiciel d'analyse par éléments finis (FEA) pour simuler l'état de contrainte de la structure, identifiez les « zones redondantes » avec des contraintes plus faibles et coupez-les. Par exemple, la conception traditionnelle des colonnes d’équipement est principalement constituée d’une structure solide. Après optimisation topologique, il peut être conçu comme un treillis creux ou une structure à paroi mince avec des nervures de renfort, retenant suffisamment de matériau au point de concentration des contraintes, réduisant le matériau dans la zone sans contrainte, réduisant le poids de plus de 30 % et améliorant la rigidité.
Référence à la structure bionique : les structures biologiques dans la nature (telles que les nids d'abeilles et les os d'oiseaux) ont les caractéristiques de « légèreté et haute résistance », et leurs principes peuvent être appliqués à la conception de structures en acier. Par exemple, le panneau de la plate-forme d'équipement est conçu comme une structure sandwich en nid d'abeille et la couche centrale utilise de l'acier à paroi mince, ce qui non seulement réduit le poids, mais améliore également la capacité de charge globale grâce à l'effet de charge dispersée de la structure en nid d'abeille.
Optimisation de la forme de la section transversale : La forme géométrique de la section transversale du composant a un impact significatif sur la capacité portante. Sous la même surface de section transversale, les moments d'inertie et le module de section des sections en forme de I, en forme de boîte et circulaires sont plus grands et la résistance à la flexion et à la torsion est meilleure. Par exemple, l'arbre d'entraînement utilise une section de tube circulaire creux au lieu d'un acier rond solide, et la résistance à la torsion est fondamentalement la même lorsque le poids est réduit de 50 % ; la traverse utilise une section en forme de I au lieu d'une section rectangulaire, et la capacité portante en flexion peut être augmentée de 40 % sous le même poids mort.
3. Optimisation des méthodes de connexion : Réduire la « charge supplémentaire » et améliorer la rigidité globale
Le nœud de connexion est le maillon faible de la structure en acier. Une méthode de connexion déraisonnable augmentera le poids, réduira la rigidité globale et provoquera même une concentration des contraintes. L'optimisation de la conception des connexions doit prendre en compte la résistance, la légèreté et la faisabilité de la construction.
Optimisation des connexions soudées : Utiliser des soudures continues au lieu des soudures intermittentes pour réduire la longueur totale de la soudure tout en assurant la solidité de la connexion ; pour les assemblages de plaques épaisses, utilisez des soudures sur rainure au lieu des soudures d'angle pour réduire le volume de soudure et la zone affectée par la chaleur, ainsi que la contrainte supplémentaire causée par la déformation du soudage. De plus, la position des soudures est optimisée grâce à une analyse par éléments finis pour éviter de placer les soudures à des points de concentration de contraintes et améliorer la fiabilité des nœuds.
Conception raffinée des connexions par boulons : les spécifications et la quantité des boulons sont calculées avec précision en fonction de la taille de la force pour éviter d'utiliser aveuglément de grandes spécifications ou un trop grand nombre de boulons. Par exemple, le raccordement à bride d'un certain équipement a été conçu à l'origine pour utiliser 12 boulons M20. Après analyse des forces, il a été ajusté à 8 boulons M18, ce qui non seulement répondait aux exigences de résistance, mais réduisait également la consommation de matériaux des boulons et des brides.
Processus de moulage intégré : pour les composants complexes, des processus globaux de pliage, de découpe au laser et de découpage sont utilisés pour réduire le nombre d'épissures. Par exemple, si la structure du châssis de l'équipement est assemblée par plusieurs plaques d'acier, le poids des soudures et des connecteurs augmentera. Cependant, en pliant la totalité de la plaque d'acier dans le corps du cadre à l'aide d'une grande machine à cintrer, 70 % des points d'épissure peuvent être réduits, le poids peut être réduit de 15 % et la rigidité globale peut être considérablement améliorée.
4. Renforcer la rigidité et la stabilité : éviter « l’instabilité due à la légèreté »
La conception légère doit être basée sur la rigidité et la stabilité structurelles, sinon la capacité portante pourrait échouer en raison d'une déformation ou d'une instabilité excessive.
Disposition raisonnable des nervures de renforcement : des nervures de renforcement (telles que des nervures en forme de U et en forme de L) sont placées sur la surface des composants à paroi mince pour améliorer la rigidité locale en modifiant le moment d'inertie de la section. Par exemple, la coque en tôle mince de l'équipement se déforme facilement lorsqu'elle est soumise à une charge uniforme. Après avoir ajouté des nervures de renforcement longitudinales et transversales dans la direction de la force, la rigidité peut être augmentée de plus de 50 % lorsque la consommation de matériau augmente de 5 %.
Vérification et réglage de la stabilité : Pour les tiges fines, les composants à paroi mince et autres composants sujets à l'instabilité, leur stabilité doit être vérifiée par la formule d'Euler. Si nécessaire, un support latéral est ajouté ou la forme de la section transversale est ajustée (par exemple en changeant la section rectangulaire en une section en forme de I) pour augmenter la charge d'instabilité critique sans ajouter trop de poids.
Application raisonnable de la précharge : pour les composants porteurs connectés par boulons, une précharge appropriée est appliquée pour que le connecteur s'ajuste étroitement, réduit la déformation relative pendant le travail et améliore la rigidité globale. Par exemple, les boulons de connexion entre le siège du roulement et la base de l'équipement peuvent augmenter la rigidité de la surface du joint de 20 à 30 % après application d'une précharge.
5. Combinaison de simulation et d'expérimentation : utiliser les données pour « escorter » l'effet d'optimisation
L'optimisation structurelle ne peut pas reposer uniquement sur l'expérience, mais doit être vérifiée par des analyses de simulation et des tests physiques pour garantir la fiabilité du schéma de conception.
Analyse de simulation par éléments finis : Au stade de la conception, ANSYS, ABAQUS et d'autres logiciels sont utilisés pour établir un modèle tridimensionnel afin de simuler la répartition des contraintes, la déformation et la durée de vie en fatigue sous différentes charges et conditions de travail. Les paramètres structurels (tels que l'épaisseur de la paroi, la position de la plaque nervurée et la taille de la section transversale) sont ajustés par plusieurs itérations jusqu'à ce que le point d'équilibre entre « léger » et « haute résistance » soit trouvé. Par exemple, le bras rotatif d'un robot de soudage a réduit son poids de 25 % et sa contrainte maximale de 10 % après 5 tours d'optimisation de simulation, ce qui répond pleinement aux exigences d'utilisation.
Vérification des tests physiques : des tests de charge statique, des tests de charge dynamique et des tests de fatigue sont effectués sur le prototype optimisé pour vérifier sa capacité portante et sa durabilité réelles. Par exemple, la poutre porteuse optimisée est chargée et testée par une machine d'essai hydraulique, et sa charge d'élasticité et sa charge limite sont enregistrées pour garantir qu'elle n'est pas inférieure à la norme de conception ; la charge dynamique pendant le fonctionnement de l'équipement est simulée par le test de la table vibrante pour vérifier si la structure résonne ou se déforme excessivement.
Mécanisme d'amélioration itératif : transmettez les données de test au modèle de simulation, modifiez les paramètres (tels que les propriétés des matériaux, les conditions aux limites) et optimisez davantage la conception. Par exemple, si la déformation réelle d'un composant s'avère supérieure au résultat de la simulation lors de l'essai, il est nécessaire de revérifier si les contraintes du modèle sont cohérentes avec la situation réelle et d'ajuster la conception structurelle.
6. Collaboration entre le processus et la conception : Rendre l'atterrissage de la conception plus efficace
L'optimisation structurelle doit prendre en compte la faisabilité du processus de fabrication, sinon même la meilleure conception sera difficile à réaliser. Les fabricants doivent combiner les capacités de leurs propres équipements et les caractéristiques de leurs processus pour intégrer les exigences du processus dès la phase de conception.

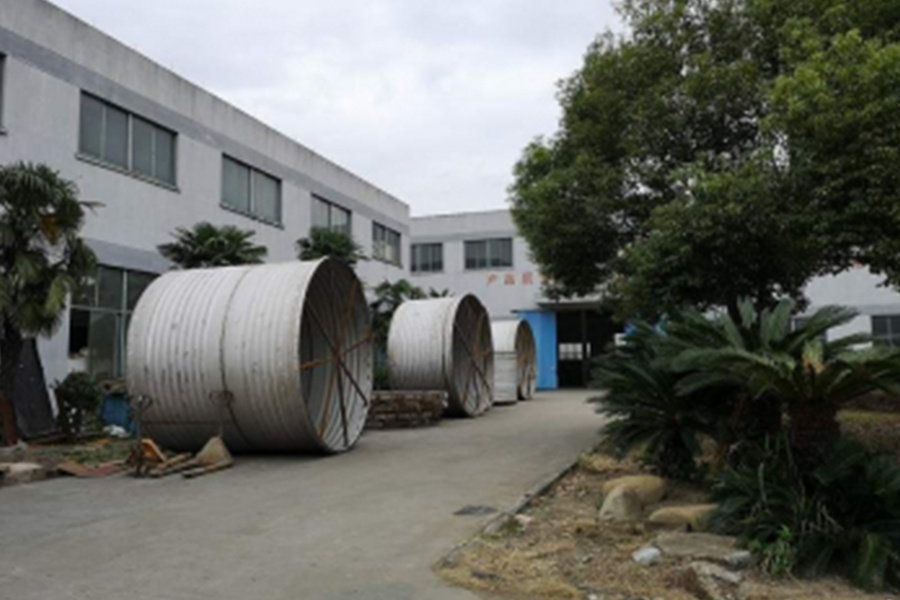

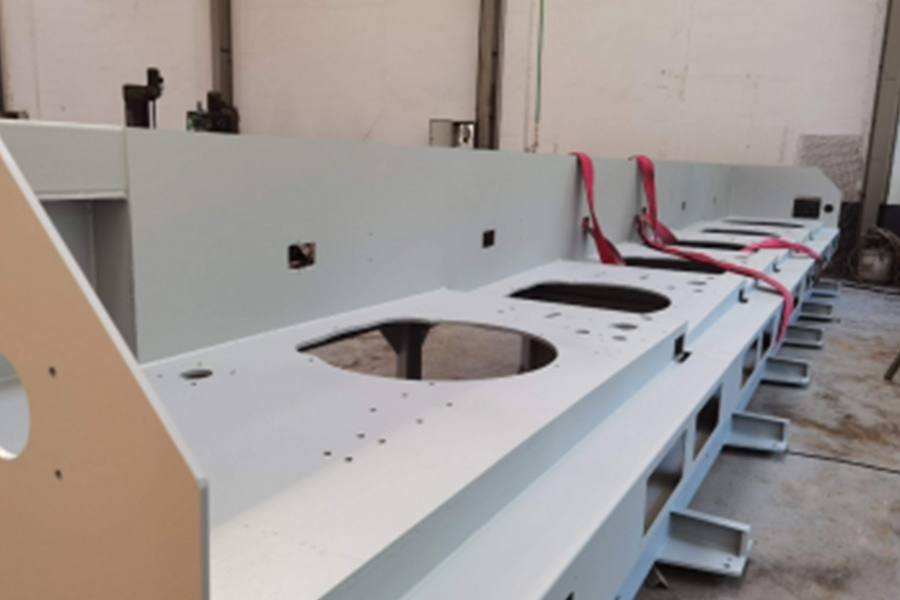

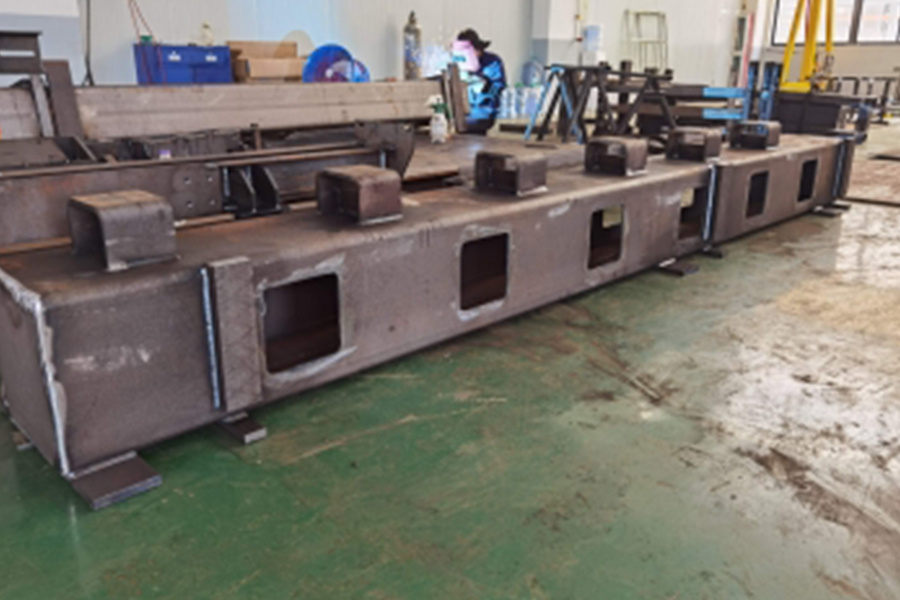

Par exemple, Jiaxing Dingshi Machinery Manufacturing Co., Ltd peut prendre en charge le traitement et la fabrication de structures complexes avec des équipements de pointe tels que 15 000 mètres carrés d'espace de production intérieur, un grand centre de traitement à portique de 6 mètres × 3,5 mètres et une machine de découpe de tôles laser de 30 kW. Ses 20 concepteurs techniques professionnels disposent de solides capacités de conversion de conception de dessins et peuvent convertir avec précision la conception structurelle optimisée en dessins de processus réalisables, garantissant que l'optimisation de la topologie, la sélection des matériaux et d'autres solutions sont mises en œuvre dans la production réelle - comme l'utilisation d'une cintreuse de 600 tonnes pour réaliser un moulage intégré de grands composants à paroi mince et réduire les épissures ; grâce à 50 équipements de soudage de différents types et aux superbes compétences de 60 soudeurs certifiés, la résistance et la précision des soudures complexes sont garanties, fournissant un support de processus fiable pour l'optimisation structurelle.
